HFBR-4501Z से HFBR-4511Z POF केबल असेंबली

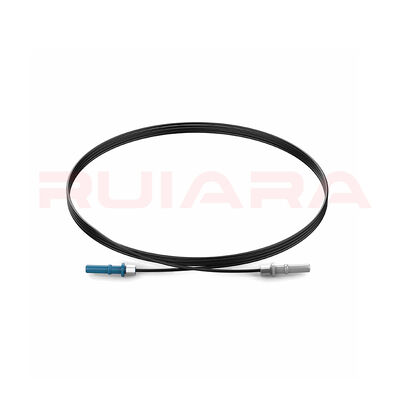

यह HFBR-4501Z से HFBR-4511Z POF केबल असेंबली एक तैयार, सिंगल-चैनल औद्योगिक प्लास्टिक ऑप्टिकल फाइबर असेंबली है जो Broadcom/Avago Versatile Link इकोसिस्टम में छोटी दूरी के ऑप्टिकल सिग्नल कनेक्शन के लिए है। इसमें लगभग 1.0 मिमी की मित्सुबिशी केमिकल POF को एक ग्रे ट्रांसमिट-साइड कनेक्टर, एक नीला रिसीव-साइड कनेक्टर, सुरक्षात्मक केबल निर्माण, क्रिम्प टर्मिनेशन और नियंत्रित एंड-फेस फिनिशिंग के साथ जोड़ा गया है।

हम जैकेटेड केबल संरचना का निर्माण करते हैं और कनेक्टर टर्मिनेशन को इन-हाउस पूरा करते हैं। मानक 2.2 मिमी असेंबली, प्रबलित 4-6 मिमी निर्माण, कस्टम लंबाई, मूल Broadcom कनेक्टर और इंटरफ़ेस-संगत कनेक्टर विकल्प उपकरण, पर्यावरण और परियोजना की आवश्यकताओं के अनुसार कॉन्फ़िगर किए जा सकते हैं।

HFBR-4501Z और HFBR-4511Z कनेक्टर पार्ट नंबर हैं, न कि पूर्ण केबल पार्ट नंबर। यहां आपूर्ति किया गया तैयार उत्पाद ऑप्टिकल फाइबर, सुरक्षात्मक केबल संरचना, क्रिम्प रिंग, कनेक्टर, संसाधित फाइबर सिरे और सहमत निरीक्षण को शामिल करता है।

HFBR-4501Z और HFBR-4511Z में समान मूल यांत्रिक इंटरफ़ेस और फाइबर-आकार की आवश्यकताएं हैं:

• HFBR-4501Z ग्रे है और आमतौर पर ट्रांसमीटर साइड की पहचान के लिए उपयोग किया जाता है।

• HFBR-4511Z नीला है और आमतौर पर रिसीवर साइड की पहचान के लिए उपयोग किया जाता है।

• रंग अंतर स्थापना और पोर्ट पहचान का समर्थन करता है; यह विभिन्न ऑप्टिकल प्रदर्शन का संकेत नहीं देता है।

• “सिंप्लेक्स” का मतलब एक फाइबर और एक चैनल है। इसका मतलब सिंगल-मोड फाइबर नहीं है।

• ये नॉन-लैचिंग POF कनेक्टर हैं जो संगत Versatile Link पोर्ट की स्नैप-इन या फ्रिक्शन संरचना द्वारा बनाए रखे जाते हैं।

• उनका पॉलिश किया हुआ प्लास्टिक-फाइबर एंड फेस APC इंटरफ़ेस नहीं है।

वर्तमान RoHS-संस्करण कनेक्टर की पहचान करते समय पूर्ण “Z” प्रत्यय को बनाए रखा जाना चाहिए। ऐतिहासिक दस्तावेजों में प्रत्यय के बिना HFBR-4501 या HFBR-4511 का उपयोग किया जा सकता है और Broadcom के बजाय HP या Avago का उल्लेख किया जा सकता है।

मूल कनेक्टर की आवश्यकता वाली परियोजनाओं के लिए, हम पता लगाने योग्य Broadcom HFBR-4501Z और HFBR-4511Z भागों के साथ असेंबली का आयोजन कर सकते हैं और BOM में निर्माता और पूर्ण MPN की पुष्टि कर सकते हैं।

लागत-नियंत्रित या वैकल्पिक-सोर्सिंग परियोजनाओं के लिए, HFBR-इंटरफ़ेस-संगत कनेक्टरों का भी मूल्यांकन किया जा सकता है। संगत भागों की पहचान उनके वास्तविक स्रोत के अनुसार की जाती है और उन्हें Broadcom-निर्मित घटकों के रूप में प्रस्तुत नहीं किया जाता है। यांत्रिक फिट, प्रतिधारण और ऑप्टिकल प्रदर्शन को नमूना-सत्यापन योजना में शामिल किया जा सकता है।

निम्नलिखित मान मानक कनेक्टर इंटरफ़ेस और निर्धारित 2.2 मिमी टर्मिनेशन शर्तों का वर्णन करते हैं। वे डिज़ाइन समीक्षा के लिए उपयोगी हैं लेकिन स्वचालित रूप से हर कस्टम तैयार असेंबली के लिए गारंटीकृत मान नहीं बन जाते हैं।

पोर्ट प्रतिधारण, कनेक्टर-से-केबल पुल बल और सम्मिलन बल अलग-अलग माप हैं। कस्टम जैकेटेड या प्रबलित असेंबली के लिए, आवश्यक स्वीकृति मान को परिभाषित और तैयार निर्माण पर सत्यापित किया जाना चाहिए।

मानक HFBR-4501Z/4511Z क्रिम्प क्षेत्र लगभग 2.2 मिमी केबल अनुभाग के लिए डिज़ाइन किया गया है। इसलिए एक मानक 2.2 मिमी POF केबल नियंत्रित स्ट्रिपिंग और फाइबर तैयारी के बाद सीधे क्रिम्प रिंग में प्रवेश कर सकता है।

4–6 मिमी बाहरी जैकेट को सीधे मानक क्रिम्प रिंग में नहीं डाला जा सकता है। प्रबलित असेंबली के लिए एक संक्रमण की आवश्यकता होती है जो बड़े बाहरी संरचना में तन्यता और झुकने वाले भार को स्थानांतरित करते हुए लगभग 2.2 मिमी कनेक्टर-साइड आंतरिक केबल को बनाए रखता है।

बड़े व्यास के निर्माण के लिए, डिज़ाइन समीक्षा बाहरी-जैकेट स्ट्रिपिंग लंबाई, उजागर आंतरिक-केबल लंबाई, सुदृढीकरण एंकरिंग, हीट-श्रिंक या बूट ज्यामिति, चिपकने वाला आवश्यकता और न्यूनतम झुकने वाले स्थान को परिभाषित करती है। वॉल्यूम उत्पादन से पहले प्रोटोटाइप ऑप्टिकल, तन्यता, झुकने और प्रतिधारण जांच की सिफारिश की जाती है।

ऑप्टिकल फाइबर में PMMA कोर और फ्लोरीनेटेड-पॉलिमर ऑप्टिकल क्लैडिंग होती है। “बेयर POF” का मतलब है कि कोई सुरक्षात्मक केबल जैकेट नहीं जोड़ा गया है; इसका मतलब यह नहीं है कि PMMA कोर में कोई ऑप्टिकल क्लैडिंग नहीं है।

जब ऑर्डर की गई सामग्री को मित्सुबिशी केमिकल SK-140 के रूप में पुष्टि की जाती है, तो इसका संदर्भ निर्माण एक स्टेप-इंडेक्स POF है जिसमें:

• लगभग 980 माइक्रोन का विशिष्ट ऑप्टिकल-कोर व्यास

• लगभग 1,000 माइक्रोन का विशिष्ट कुल व्यास, जिसमें ऑप्टिकल क्लैडिंग शामिल है

• लगभग 0.5 का संख्यात्मक एपर्चर

• 650 एनएम, 25°C, कोलिमेटेड लाइट, 10 मीटर-से-1 मीटर कटबैक परीक्षण के तहत अधिकतम बेयर-फाइबर क्षीणन 0.15 dB/m

• 25 मिमी का न्यूनतम बेंड-रेडियस संदर्भ

• 5% बढ़ाव पर कम से कम 65 N का तन्यता बल

पूर्ण फाइबर MPN सामग्री लेबल, खरीद रिकॉर्ड या COA से पुष्टि की जाती है जब परियोजना को SK-140-विशिष्ट दस्तावेज़ीकरण की आवश्यकता होती है।

ये मान विभिन्न परीक्षण स्थितियों के तहत विभिन्न फाइबर या केबल का वर्णन करते हैं। उन्हें जैकेटिंग दंड की गणना के लिए सीधे घटाया नहीं जा सकता है, और उनमें से कोई भी तैयार असेंबली परीक्षण को प्रतिस्थापित नहीं करता है।

एक्सट्रूज़न तापमान, रेडियल दबाव, सामग्री सिकुड़न, विलक्षणता, अवशिष्ट तनाव, झुकना, टर्मिनेशन और पॉलिशिंग सभी अंतिम ऑप्टिकल प्रदर्शन को प्रभावित कर सकते हैं। यांत्रिक प्रदर्शन भी जैकेट, सुदृढीकरण, क्रिम्प रिंग, चिपकने वाला और तनाव-राहत संरचना के माध्यम से पूर्ण लोड पथ द्वारा निर्धारित किया जाता है।

एक मानक 2.2 मिमी क्रिम्प टर्मिनेशन कई महत्वपूर्ण आयामों और प्रक्रिया बिंदुओं के आसपास नियंत्रित होता है:

1. सुरक्षात्मक जैकेट के लगभग 7 मिमी हटा दें।

2. फाइबर डालने से पहले क्रिम्प रिंग को स्थिति में रखें।

3. फाइबर को कनेक्टर फेस से लगभग 3 मिमी आगे निकलने दें।

4. रिंग को क्रिम्प क्षेत्र में सही ढंग से स्थित करके क्रिम्प को पूरा करें।

5. नियंत्रित पीसने के लिए पर्याप्त सामग्री छोड़ते हुए उभरे हुए फाइबर को ट्रिम करें।

6. एंड फेस को समतल पीसें और इसे एक महीन पॉलिशिंग फिल्म से फिनिश करें।

7. समतलता, चिकनाई और संदूषण के लिए एंड फेस का निरीक्षण करें।

3 माइक्रोन का फाइन-पॉलिश स्टेप संदर्भित इंटरफ़ेस स्थितियों के तहत एक मोटे 600-ग्रिट-ओनली फिनिश की तुलना में लगभग 2 dB तक कपलिंग प्रदर्शन में सुधार कर सकता है। चिपकने वाला-सहायता प्राप्त टर्मिनेशन, महीन पॉलिशिंग या गैर-संक्षारक RTV का मूल्यांकन रग्ड या तापमान-चक्रण परियोजनाओं के लिए किया जा सकता है, लेकिन परिणामी असेंबली को इसकी अपनी परीक्षण योजना के माध्यम से योग्य बनाया जाता है।

एंड-टू-एंड असेंबली हानि में शामिल हैं:

• वास्तविक केबल लंबाई के माध्यम से क्षीणन

• दोनों कनेक्टर टर्मिनेशन से हानि

• किसी भी इनलाइन एडॉप्टर या अतिरिक्त मेटिंग इंटरफ़ेस से हानि

• झुकने, तापमान और चयनित संदर्भ विधि का प्रभाव

इस कारण से, एक कनेक्टर-इंटरफ़ेस मान या कच्चे-फाइबर क्षीणन को पूर्ण असेंबली की हानि के रूप में प्रस्तुत नहीं किया जा सकता है।

POF असेंबली इंसर्शन लॉस को सिंगल-एंडेड FOTP-171-टाइप व्यवस्था या डबल-एंडेड OFSTP-7/14-टाइप व्यवस्था के साथ मापा जा सकता है। रिपोर्ट में तरंग दैर्ध्य, प्रकाश स्रोत, संदर्भ केबल, एडॉप्टर व्यवस्था और संदर्भ विधि की पहचान की जानी चाहिए।

संदर्भ सामान्यीकरण भी रिपोर्ट किए गए परिणाम में क्या शामिल है, इसे बदल देता है:

• विधि A सामान्य रूप से पूर्ण असेंबली इंसर्शन लॉस को बनाए रखती है।

• विधि B एक संदर्भ-कनेक्शन हानि को हटा देती है।

• विधि C दो मेटिंग कनेक्शन और संदर्भ फाइबर को सौंपे गए प्रभावों को हटा देती है।

विभिन्न सामान्यीकरण विधियों के साथ प्राप्त परिणामों की तुलना सेटअप की समीक्षा किए बिना नहीं की जानी चाहिए।

परियोजना के आधार पर, गुणवत्ता पैकेज में शामिल हो सकते हैं:

• BOM और कॉन्फ़िगरेशन पुष्टि

• कनेक्टर-एंड-से-कनेक्टर-एंड लंबाई माप

• दिखावट, आयामी और एंड-फेस निरीक्षण

• एक सहमत विधि के तहत एंड-टू-एंड इंसर्शन-लॉस परीक्षण

• कनेक्टर प्रतिधारण या केबल पुल परीक्षण

• झुकना, तापमान या पर्यावरण सत्यापन

• व्यक्तिगत परीक्षण रिकॉर्ड, सामग्री दस्तावेज और बैच ट्रेसबिलिटी

केवल ऑर्डर की गई असेंबली पर किए गए परीक्षणों को तैयार-उत्पाद परिणामों के रूप में रिपोर्ट किया जाता है।

HFBR-4501Z और HFBR-4511Z निष्क्रिय कनेक्टर हैं। वे स्वतंत्र रूप से डेटा दर या अधिकतम ट्रांसमिशन दूरी को परिभाषित नहीं करते हैं।

उपयोगी लिंक ट्रांसमीटर और रिसीवर MPN, ऑप्टिकल तरंग दैर्ध्य, केबल क्षीणन, असेंबली लंबाई, कनेक्टर और एडॉप्टर हानि, ऑपरेटिंग तापमान, रिसीवर संवेदनशीलता, उम्र बढ़ने का भत्ता और डिज़ाइन मार्जिन पर निर्भर करता है।

प्रतिनिधि Versatile Link परिवार के उदाहरणों में शामिल हैं:

परिवार में अन्य विशेष मॉड्यूल संयोजन लगभग 155 MBd तक की दरें कवर करते हैं। ये मॉड्यूल- और स्थिति-विशिष्ट संदर्भ हैं, न कि केबल असेंबली के लिए सार्वभौमिक दूरी रेटिंग।

एक प्रारंभिक अधिकतम-लंबाई अनुमान को इस प्रकार व्यक्त किया जा सकता है:

अधिकतम लंबाई ≈ (न्यूनतम ट्रांसमीटर पावर - रिसीवर संवेदनशीलता - कनेक्शन हानि - डिज़ाइन मार्जिन) ÷ अधिकतम केबल क्षीणन

परियोजना गणना के लिए, पूर्ण ट्रांसमीटर और रिसीवर MPN, ऑपरेटिंग तापमान, लक्ष्य लंबाई, मेटिंग इंटरफ़ेस की संख्या और आवश्यक सिस्टम मार्जिन प्रदान करें।

यह सिंगल-चैनल Versatile Link POF केबल असेंबली छोटी दूरी के ऑप्टिकल नियंत्रण और सिग्नल-आइसोलेशन लिंक के लिए प्रासंगिक है जैसे:

• PLC और औद्योगिक कंप्यूटर संचार

• रोबोट और फैक्ट्री-नियंत्रण उपकरण

• औद्योगिक संवेदन और डेटा अधिग्रहण

• उच्च-वोल्टेज संवेदन और गैल्वेनिक रूप से अलग नियंत्रण

• पवन और फोटोवोल्टिक इन्वर्टर नियंत्रण

• IGBT गेट-ड्राइव और SVC नियंत्रण लिंक

• औद्योगिक नेटवर्क एक्सटेंशन

• उपकरण-आंतरिक ऑप्टिकल सिग्नल कनेक्शन

उपकरण संगतता की पुष्टि वास्तविक पोर्ट, मॉड्यूल और लिंक स्थितियों से की जानी चाहिए। एक प्रलेखित उपकरण उदाहरण के रूप में, ABB REF542plus SPABUS इंटरफ़ेस X60 को ग्रे HFBR-4501 ट्रांसमिट पोर्ट और X61 को नीले HFBR-4511 रिसीव पोर्ट के रूप में पहचानता है, उस उपकरण मैनुअल में प्लास्टिक-फाइबर की लंबाई सीमा 30 मीटर है। यह एक उपयोगी पहचान संदर्भ प्रदान करता है लेकिन हर ABB मॉडल या उपकरण संशोधन के लिए अनुमोदन का अर्थ नहीं है।

इन भागों का मूल्यांकन तब किया जा सकता है जब किसी परियोजना को लैच, डुप्लेक्स चैनल, क्रिम्पलेस इंस्टॉलेशन, पैनल फीड-थ्रू या संबंधित एक्सेसरी आपूर्ति की आवश्यकता होती है। वे HFBR-4501Z/4511Z असेंबली के स्वचालित प्रतिस्थापन के बजाय अलग कॉन्फ़िगरेशन हैं।

एक कस्टम औद्योगिक POF केबल असेंबली निर्माता के रूप में, हम मानक कॉन्फ़िगरेशन, अर्ध-कस्टम असेंबली और ड्राइंग- या नमूना-आधारित OEM परियोजनाओं का समर्थन कर सकते हैं।

एक विशिष्ट परियोजना पथ में शामिल हैं:

1. मौजूदा केबल, उपकरण पोर्ट, ड्राइंग, नमूना या भाग संख्या की समीक्षा करें।

2. POF ग्रेड, कनेक्टर स्रोत और सिंगल-चैनल कॉन्फ़िगरेशन की पुष्टि करें।

3. विनिर्माण क्षमता के लिए केबल व्यास, जैकेट सामग्री, सुदृढीकरण और कनेक्टर संक्रमण की समीक्षा करें।

4. एक प्रोटोटाइप या पहला लेख तैयार करें।

5. सहमत ऑप्टिकल, आयामी और यांत्रिक आवश्यकताओं को सत्यापित करें।

6. निरीक्षण और ट्रेसबिलिटी के साथ पायलट उत्पादन से लेकर बैच उत्पादन तक आगे बढ़ें।

उपलब्ध परियोजना विकल्पों में कस्टम जैकेट रंग और प्रिंटिंग, ग्राहक भाग संख्या, व्यक्तिगत लेबल, डस्ट कैप, एंटीस्टैटिक पैकेजिंग, RoHS सामग्री कॉन्फ़िगरेशन, UL-रेटेड केबल निर्माण, हैलोजन-मुक्त केबल विकल्प और सहायक सामग्री दस्तावेज़ीकरण शामिल हैं।

UL-रेटेड केबल या UL94 V-0 कनेक्टर का उपयोग करने का मतलब यह नहीं है कि पूर्ण कस्टम असेंबली में स्वतंत्र UL प्रमाणन है। अनुपालन वास्तविक घटक, सामग्री और अनुमोदित BOM में शामिल तैयार-उत्पाद दस्तावेज़ीकरण के अनुसार बताया गया है।

कॉन्फ़िगरेशन समीक्षा शुरू करने के लिए आवश्यक लंबाई, मात्रा और मूल-या-संगत कनेक्टर वरीयता भेजें। यदि विनिर्देश अभी तक पूरा नहीं हुआ है, तो उपकरण मॉडल, मौजूदा केबल फोटो, ड्राइंग या नमूना जानकारी भेजें, और हम वहां से शुरू कर सकते हैं।
