| एमओक्यू: | 100 |
| कीमत: | USD 0.5–3.2/Piece |
| वितरण अवधि: | 5-8 कार्य दिवस |
| भुगतान विधि: | एल/सी,डी/ए,डी/पी,टी/टी |
| पूर्ति क्षमता: | 1W/दिन |
हमारी HFBR-4501 HFBR-4511 POF केबल असेंबली औद्योगिक नियंत्रण, पावर-सिस्टम संचार, उपकरण इंटरकनेक्शन, और Broadcom/Avago Versatile Link–प्रकार के ऑप्टिकल इंटरफेस के लिए एक तैयार सिंगल-मोड प्लास्टिक ऑप्टिकल फाइबर केबल है।

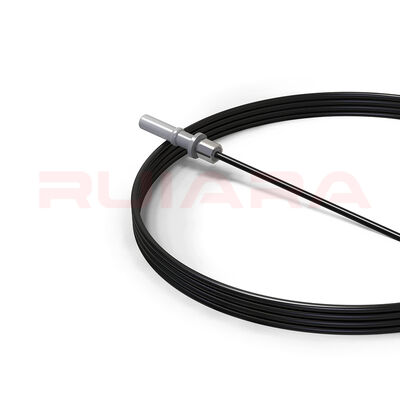

मानक निर्माण में 1.0 मिमी PMMA प्लास्टिक ऑप्टिकल फाइबर, एक काला 2.2 मिमी PE जैकेट, एक सिरे पर ग्रे HFBR-4501-शैली कनेक्टर, और दूसरे सिरे पर नीला HFBR-4511-शैली कनेक्टर का उपयोग किया जाता है। हम केबल जैकेटिंग, कटाई, कनेक्टर टर्मिनेशन, मेटल-रिंग क्रिम्पिंग, फाइबर-एंड फिनिशिंग, और अंतिम असेंबली के माध्यम से तैयार असेंबली का निर्माण करते हैं।
यह एक निष्क्रिय सिंगल-चैनल POF केबल असेंबली है। यह स्वयं सिस्टम डेटा दर या अधिकतम संचार दूरी निर्धारित नहीं करता है; वे पूर्ण ट्रांसमीटर–फाइबर–रिसीवर लिंक पर निर्भर करते हैं।
HFBR-4501 और HFBR-4511 Broadcom/Avago Versatile Link कनेक्टर परिवार से संबंधित हैं। मानक सिंगल-मोड सिस्टम में, HFBR-4501 साइड ग्रे और HFBR-4511 साइड नीला होता है।
दोनों कनेक्टर एक ही मूल यांत्रिक इंटरफ़ेस का उपयोग करते हैं। रंग अंतर मुख्य रूप से ऑप्टिकल लिंक के ट्रांसमीटर और रिसीवर साइड की पहचान के लिए उपयोग किया जाता है। इसका मतलब यह नहीं है कि प्लास्टिक ऑप्टिकल फाइबर स्वयं दिशात्मक है।
Broadcom वर्तमान में औपचारिक भाग संख्याएँ HFBR-4501Z और HFBR-4511Z का उपयोग करता है, जबकि HFBR-4501 और HFBR-4511 उपकरण मैनुअल, पुराने दस्तावेज़ों और बाज़ार खोजों में आम बने हुए हैं। हमारी तैयार केबल असेंबली संबंधित इंटरफ़ेस रूप का उपयोग करती है, लेकिन इसे Broadcom मूल केबल असेंबली के साथ भ्रमित नहीं किया जाना चाहिए।
विशिष्ट लिंक स्थिति:
यहां आपूर्ति किया गया उत्पाद एक पूर्ण केबल असेंबली है न कि खरीदे गए तैयार केबल पर लगे कनेक्टर की एक जोड़ी।
हमारे निर्माण दायरे में शामिल हैं:
कटाई और लंबाई नियंत्रण
HFBR कनेक्टर असेंबली
मेटल क्रिम्प-रिंग इंस्टॉलेशन
वैकल्पिक बूट और डस्ट-कैप असेंबली
फाइबर-एंड ट्रिमिंग और फिनिशिंग
अंतिम असेंबली और निरीक्षण
यह निर्माण दायरा केबल निर्माण और तैयार असेंबली को वास्तविक उपकरण और परियोजना आवश्यकताओं के आसपास कॉन्फ़िगर करने की अनुमति देता है बजाय इसके कि यह केवल एक निश्चित ऑफ-द-शेल्फ केबल प्रारूप तक सीमित रहे।
मौजूदा उत्पाद चित्र 1 मीटर, 2 मीटर, और 3 मीटर असेंबली को परिभाषित लंबाई सहनशीलता और पूर्ण-असेंबली हानि आवश्यकताओं के साथ कवर करते हैं।
परियोजना आवश्यकताओं के लिए अन्य लंबाई का निर्माण किया जा सकता है। कस्टम लंबाई के लिए, असेंबली को केवल नाममात्र मीटर मान से अधिक द्वारा परिभाषित किया जाना चाहिए। लंबाई सहनशीलता, टिप-टू-टिप परिभाषा, केबल निर्माण, और लागू तैयार-असेंबली ऑप्टिकल-हानि आवश्यकता की एक साथ पुष्टि की जानी चाहिए।
HFBR-4501 / HFBR-4511 असेंबली के लिए व्यापक बाज़ार में छोटे पैच कॉर्ड और दसियों मीटर तक की लंबाई शामिल है, इसलिए इस उत्पाद श्रेणी में कस्टम-लंबाई अनुरोध आम हैं। हालांकि, एक विशिष्ट प्रणाली के लिए व्यावहारिक लंबाई ट्रांसमीटर, रिसीवर, तरंग दैर्ध्य, फाइबर क्षीणन, कनेक्टर हानि, तापमान और आवश्यक डेटा दर के ऑप्टिकल बजट में भी फिट होनी चाहिए।
POF विनिर्देश अक्सर कई अलग-अलग हानि मानों का उपयोग करते हैं जिन्हें मिश्रित नहीं किया जाना चाहिए।
बेयर-फाइबर ट्रांसमिशन हानि, जैकेटेड-केबल क्षीणन, कनेक्टर या एडॉप्टर कपलिंग हानि, और पूर्ण केबल-असेंबली इंसर्शन हानि विभिन्न वस्तुओं का वर्णन करते हैं।
उदाहरण के लिए, मित्सुबिशी SK-श्रृंखला बेयर POF, मित्सुबिशी जैकेटेड POF केबल, Broadcom POF केबल, HFBR मेटिंग एडॉप्टर, और हमारी तैयार 1 मीटर / 2 मीटर / 3 मीटर असेंबली सभी अलग-अलग हानि परिभाषाओं और परीक्षण स्थितियों का उपयोग करते हैं।
खरीद और सिस्टम मिलान के लिए, सबसे प्रासंगिक मान वह विनिर्देश है जो आपूर्ति की जा रही तैयार असेंबली पर लागू होता है, न कि बेयर-फाइबर या तीसरे पक्ष के केबल मान को केबल असेंबली विनिर्देश में कॉपी किया गया है।
हमारे HFBR POF जंप-केबल स्थापना मार्गदर्शन निर्दिष्ट करता है:
न्यूनतम केबल झुकने की त्रिज्या: 22 मिमी
स्थापना के दौरान अस्थायी खींचने वाला बल: ≤50 N
दीर्घकालिक तन्यता भार: ≤1 N
ऑप्टिकल एंड फेस को धूल, तेल, खरोंच और संदूषण से मुक्त रखें
अत्यधिक झुकने, बार-बार मुड़ने, गांठ बांधने और जबरन खोलने से बचें
केबल को क्लीनर, तेल, सॉल्वैंट्स, चिपकने वाले, प्लास्टिसाइज़र या अन्य रसायनों के संपर्क में लाने से पहले संगतता की पुष्टि करें
ये स्थितियाँ तैयार HFBR जंप केबल पर लागू होती हैं और इन्हें असंबंधित बेयर-फाइबर या तीसरे पक्ष के केबल विनिर्देशों से लिए गए झुकने या तन्यता मानों से प्रतिस्थापित नहीं किया जाना चाहिए।
मानक प्रलेखित निर्माण एक 2.2 मिमी काला PE-जैकेटेड केबल है, लेकिन औद्योगिक परियोजनाओं में विभिन्न यांत्रिक या पर्यावरणीय विशेषताओं की आवश्यकता हो सकती है।
परियोजना के आधार पर, असेंबली को आवश्यकताओं के आसपास विकसित किया जा सकता है जैसे:
बेहतर रासायनिक या तेल प्रतिरोध
अतिरिक्त तनाव राहत
प्रबलित या भारी-भरकम केबल संरचना
वैकल्पिक जैकेट सामग्री
अतिरिक्त यांत्रिक सुरक्षा
विभिन्न बूट और डस्ट-कैप व्यवस्था
आवश्यक तापमान, लौ प्रदर्शन, रासायनिक प्रतिरोध, और यांत्रिक शक्ति को फाइबर ग्रेड, जैकेट सामग्री, कनेक्टर, केबल संरचना, और तैयार-असेंबली सत्यापन के संयोजन के रूप में माना जाना चाहिए।
उस कारण से, हम स्वचालित रूप से तीसरे पक्ष के केबल या कनेक्टर तापमान, यूएल, लौ, या यांत्रिक रेटिंग को पूर्ण असेंबली में स्थानांतरित नहीं करते हैं।
HFBR-4501 / HFBR-4511 इंटरफेस औद्योगिक ऑप्टिकल लिंक में उपयोग किए जाते हैं जहां विद्युत अलगाव, विद्युत हस्तक्षेप के प्रति प्रतिरक्षा, और सरल छोटी दूरी के फाइबर इंटरकनेक्शन की आवश्यकता होती है।
संबंधित अनुप्रयोगों में शामिल हैं:
फैक्ट्री ऑटोमेशन
औद्योगिक नियंत्रण और फील्डबस सिस्टम
पावर इलेक्ट्रॉनिक्स नियंत्रण
उच्च-वोल्टेज गैल्वेनिक अलगाव
सबस्टेशन सुरक्षा और नियंत्रण संचार
औद्योगिक उपकरण इंटरकनेक्शन
बोर्ड-टू-बोर्ड और रैक-टू-रैक ऑप्टिकल लिंक
ABB दस्तावेज़ीकरण एक ठोस उदाहरण प्रदान करता है: REF542plus सुरक्षा और नियंत्रण इकाई SPABUS प्लास्टिक-फाइबर संचार के लिए एक HFBR-4501 ग्रे TX ऑप्टिकल इंटरफ़ेस और एक HFBR-4511 नीला RX ऑप्टिकल इंटरफ़ेस की पहचान करती है। ABB SPACOM / SPA दस्तावेज़ीकरण भी POF सुरक्षा और नियंत्रण संचार लिंक में उपयोग किए जाने वाले HFBR-4501/4511 कनेक्टर दिखाता है।
ये संदर्भ इंटरफ़ेस अनुप्रयोग वातावरण की पुष्टि करते हैं। किसी विशेष डिवाइस के साथ अंतिम संगतता अभी भी उपकरण इंटरफ़ेस, आवश्यक लंबाई, और सिस्टम ऑप्टिकल बजट के विरुद्ध जाँची जानी चाहिए।
वर्तमान तैयार असेंबली के लिए, गुणवत्ता नियंत्रण लागू उत्पाद ड्राइंग द्वारा परिभाषित विशेषताओं के आसपास आयोजित किया जा सकता है, जिसमें शामिल हैं:
केबल की उपस्थिति और निर्माण
लंबाई और विन्यास
कनेक्टर और क्रिम्प असेंबली
फाइबर एंड-फेस की स्थिति
निर्दिष्ट परीक्षण स्थिति के तहत पूर्ण-असेंबली ऑप्टिकल हानि
OEM या परियोजना आवश्यकताओं के लिए, कनेक्टर प्रतिधारण, केबल तन्यता प्रदर्शन, सामग्री चयन, तापमान आवश्यकताओं, लौ प्रदर्शन, या अन्य पर्यावरणीय स्थितियों जैसी वस्तुओं के लिए अतिरिक्त सत्यापन आयोजित किया जा सकता है।
तकनीकी चित्र, आयामी जानकारी, और स्थापना मार्गदर्शन भी उत्पाद विन्यास के अनुसार प्रदान किए जा सकते हैं। अनुपालन दस्तावेज़ और परीक्षण रिपोर्ट वास्तविक BOM, सामग्री संस्करण, और परियोजना दायरे से मेल खानी चाहिए न कि तीसरे पक्ष के कनेक्टर या केबल प्रमाणपत्रों से अनुमानित।
HFBR-4501 / HFBR-4511 POF केबल असेंबली के लिए, कस्टम लंबाई, औद्योगिक केबल संरचनाएं, OEM आवश्यकताएं, या उपकरण-विशिष्ट विन्यास, विन्यास और कोटेशन के लिए हमें अपनी आवश्यक लंबाई और आवेदन विवरण भेजें।
|
|
